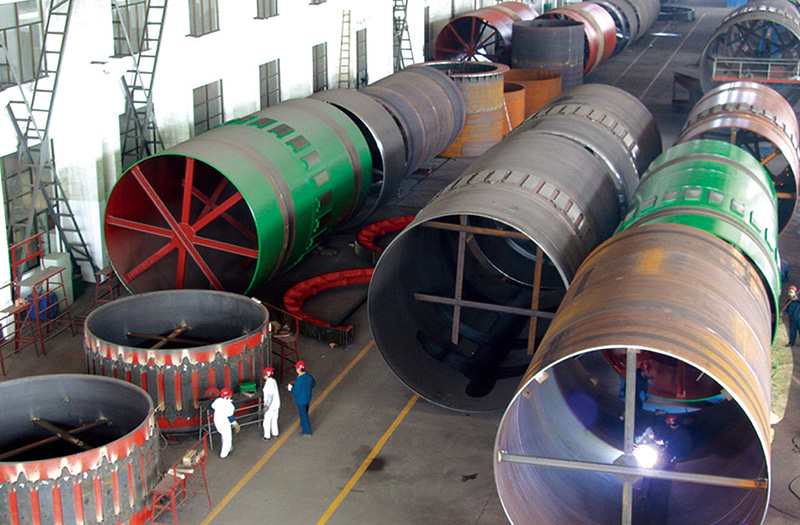

產品概述：回轉窯的結構及工作原理 回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平成規定的斜度，由三個輪帶支承在各檔支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速機向該開式齒輪裝置傳遞動力，驅動回轉窯。 物料從窯尾(筒體的高端)進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又...
咨詢電話：+86-513-88755311 88755027
| 規格（米） | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | Φ4.8×74 | Φ5.0×74 | Φ5.6×87 | Φ6.0×95 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 生產能力 （噸/天） | 300 | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
| 窯體斜度 （%） | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 支承數 （個） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 機械 | 機械或液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動 (轉/分） | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | Max 4.23 | Max 5 | |
| 輔助傳動（轉/小時） | 4.75 | 9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | 7.58 | 8.7 | 9.2 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-225-21 | Z2-101 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN4-400-092 | ZSN4-450-092 | ZSN4-450-12 | ZNS4-500-092 |
| 額定功率（千瓦) | 55 | 100 | 160 | 160 | 220 | 315 | 400 | 630 | 710 | 800 | 950 * 2 | ||
| 調速范圍（轉/分） | ~1000 | ~1500 | 1500 | 1500 | 1000 | 1000 | 100~1000 | 1500 | 87.5~1000 | 100~1000 | 100~1000 | ||
| 額定電壓（伏） | 440 | 220 | 440 | 440 | 440 | 440 | 440 | 660 | 660 | 660 | 660 | ||
| 減速器 | 型號 | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | JH710C-SW305-40 | JH800C-28 | JH900C-SW305-25 | JS900C-SW305-28 | |
| 總速比 | 49-63 | 50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | 26.812 | 23.901 | 26.646 | ||
| 輔助傳動 | 電動機 | 型號 | Y122M-4 | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 | Y250M-4 | Y280M-4 | Y315M1-4 |
| 額定功率（千瓦) | 4 | 7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
| 調速范圍（轉/分） | 1440 | 970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
| 額定電壓（伏） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速 | 型號 | ZL35-16 | ZL35-7-I | ZSY160-31.5-II | ZSY355-31.5 | ZSY355 | YNS440-45 II R | YNS497-45ZC | JH220C-SW302-28 | JS280C-45 | ZSY400-35.5-I | ZSY450-35.5-I | |
| 總速比 | 40.44 | 14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | 45 | 35.795 | 35.795 | ||
| 總重（不包括耐火磚）（噸） | 177 | 207 | 256.5 | 281 | 341 | 434 | 550.5 | 854 | 894 | 1201 | 1580 | ||
| 窯頭罩重量（噸） | 20 | 22 | 25 | 27 | 28 | 35 | 36 | 45 | 48 | ||||
